제품소개
HD 3개 센서 나이트 비전 카메라는 냉각식 적외선 열화상 카메라, 가시광선 카메라, 지능형 추적 모듈, U자형 팬 틸트 및 기타 부품과 통합됩니다.이 시스템은 무인 무중단 작업을 실현할 수 있으며 우수한 은폐성, 안개 및 연무 침투 능력이 뛰어나고 광원에 의해 제한되지 않는 적외선 열화상 야간 투시 기술을 채택합니다.카메라와 열화상 장비의 효과적인 조합으로 주야간 연속 모니터링이 가능합니다.이 제품은 또한 재료 및 가공 분야에서 여러 가지 고유한 핵심 기술을 채택합니다.쉘은 고강도 알루미늄 합금과 스테인레스 스틸로 만들어졌으며 특별히 강화되고 밀봉되었습니다.야간, 열악한 환경, 장거리, 대규모, 실시간 은밀한 모니터링을 위한 경우에 널리 사용될 수 있습니다.
특징
· 레이저 조명 시스템, 긴 조명 거리 및 넓은 범위로 0Lux 전체 암흑에서 모니터링을 실현합니다.
· 장거리 가시광선 카메라, 열화상 이중 스펙트럼 통합 설계와 조화, 주야간 연속 모니터링 실현
· 자동 추적 고하중 고성능 U자형 팬 틸트 기능이 내장되어 있어 모든 방향에서 블라인드 각도 모니터링이 필요 없으며 고정밀 위치 지정이 가능합니다.
· 통합 지능형 온도 제어 시스템은 쉴드 내부의 전자 장비가 일년 내내 하루 종일 작동하도록 보장합니다.
· 전체 기계는 강풍, 염수 분무, 고온 및 저온 저항 등에 견딜 수 있도록 강화 및 설계되었습니다.
· GPS,DMC,2축 자이로(옵션)
주요 기술 데이터
거리 | 가시 광선 | 데이 비전 10km | ||
레이저 야간 투시경 4-6km | ||||
열화상 | 표적 | 인간(1.8m×0.5m) | 차량 (2.3m×2.3m) | |
Detection | 17800m | 21600m | ||
인정하다 | 9200m | 15100m | ||
신분증 | 5300m | 10500m | ||
가시 카메라 렌즈 | 초점 거리 | 12.5~750mm,60× 광학 줌 | ||
FOV | 28.7°~0.5° | |||
광학 안개 침투 | 지원하다 | |||
자동 초점 | 지원하다 | |||
와이퍼 | 지원하다 | |||
카메라 | 센서 유형 | 1/1.8'' 프로그레시브 스캔 CMOS | ||
픽셀 | 2MP | |||
컬러 모드 | 통합 ICR 이중 필터 주야간 전환, 주야간 이중 모드 매개변수 설정 | |||
셔터 속도 | 자동/수동 조정 | |||
카메라 제어 | 자동 이득 제어, 자동 화이트 밸런스, 수동 및 자동 주야간 모드 스위치 지원 | |||
백포커스 미세 조정 | 지원, 원격으로 디버그 가능 | |||
소음 감소 | 3D 디지털 노이즈 감소 | |||
코딩 형식 | H.264/MJPEG/MPEG4 | |||
비디오 해상도 | 1920×1080, 3개 스트림 지원 | |||
비트 전송률 | 32Kbps~16Mbps | |||
프레임 속도 | 50Hz:25fps(1920×1080),25fps(1280×720) 60Hz:30fps(1920×1080),30fps(1280×720) | |||
레이저 렌즈 | 초점 거리 | 100mm HD 레이저 망원 렌즈 | ||
조명 각도 | 0.3°~20° 연속 변화 | |||
코팅 | 다층 근적외선 반사 방지 코팅 | |||
줌 모드 | 3CAM | |||
축 조정 | 외부 MMA 미세 조정 메커니즘 | |||
레이저 조명기 | 힘 | 20W | ||
파장 | 810nm | |||
레이저 스위치 | 자동/수동 제어 | |||
심지어 빛 | MQMM | |||
씰링 | 질소로 밀봉 | |||
열 방출 | 어레이 공냉식 전도 열 방출 | |||
적외선 렌즈 | 렌즈 | 110~1100mm | ||
FOV | 0.4°×0.3°~5°×4° | |||
렌즈 제어 | E-줌, E-포커스, 자동 초점 | |||
IFOV | 0.014~0.14mrad | |||
탐지기 | 센서 유형 | 냉각된 FPA | ||
픽셀 | 640×512 | |||
스펙트럼 범위 | 3.7~3.8μm | |||
NETD | ≤25mK@F1.0,300K | |||
프레임 속도 | 25Hz | |||
NUC | 자동/수동/배경보정 | |||
이미지 프로세스 | DDE, 유사 색상 | |||
레이저 거리 측정기 | 최대 범위 거리 | 20km도 안 됩니다.(중위도 대기모드에서 T=20°C, 상대습도 70%, 1기압, 수평 시정 23.5km 이상) | ||
최소 범위 거리 | 300m 이하 | |||
범위 편차 | ±5m | |||
작동 빈도 | 12회/분 | |||
케이싱 쉴드 | 재료 | 정밀 주조 알루미늄 합금 | ||
구조 | 통합 멀티 윈도우 디자인 | |||
창유리 | 나노 광학 반사 방지 유리 | |||
그림 | PTA 3 코팅 방지, 해수 부식 방지 | |||
광전 팬 틸트 | 수평 각도 | 360°연속 | ||
수직 각도 | -45°~+90° | |||
수평 속도 | 0.01°~100°/초 | |||
수직 속도 | 0.01°~100°/초 | |||
방위각 및 피치 각도 편차 | ≤0.05° | |||
제어 작동 정확도 | ≤0.05°/단계 | |||
사전 설정된 정확도 | ±0.05° | |||

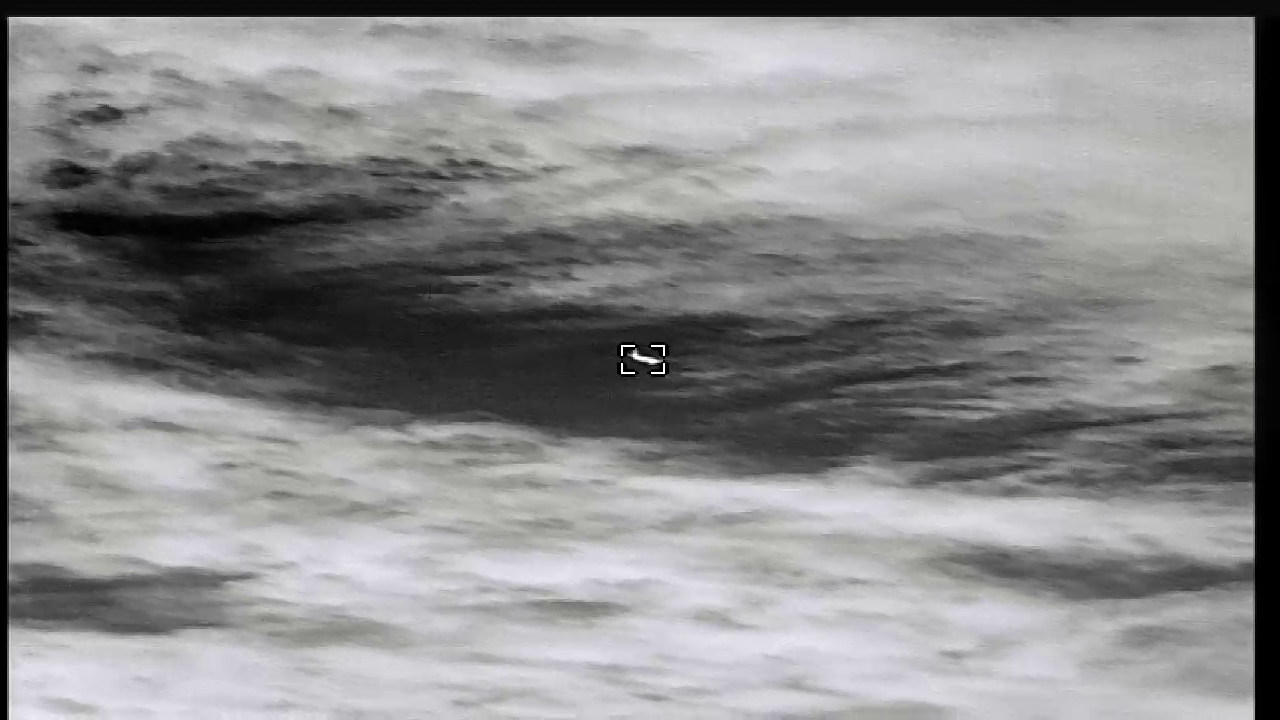

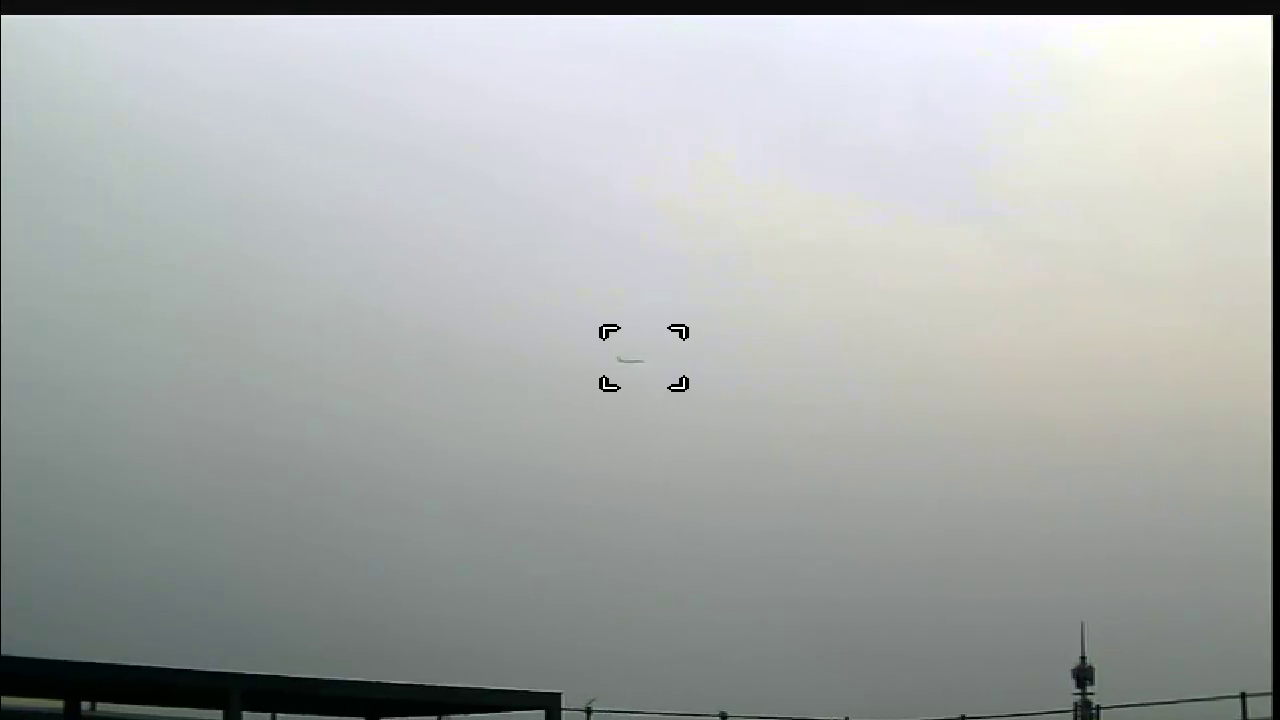

추적 기능 | 특징 | 프로그래밍 가능한 2축 플랫폼 드라이브 제어(PID), 속도 제어 지원;내장된 다중 추적 알고리즘 | ||
추적 알고리즘 | 상관관계 추적 알고리즘, 템플릿 매칭 추적 알고리즘, 색상 추적 알고리즘 | |||
최소 대상 크기 | 3×6픽셀 | |||
최대 대상 크기 | 200×100픽셀 | |||
모션 감지 대상 수 | 5 | |||
상호 작용 | 힘 | AC110/220 | ||
회로망 | 1×10Base-T/100Base-TX RJ45 | |||
기타 | RS422 | |||
환경 지시자 | 작동 온도 | -25℃~+55℃ | ||
보관온도 | -40℃~+65℃ | |||
보호 | IP66 | |||
소금 안개 방지 | PH 6.5~7.2, 연속분사 48시간 | |||
방풍 | 10단계의 바람은 정상적으로 작동할 수 있고, 13단계의 태풍은 무너지지 않습니다. | |||
애플리케이션
다중 센서 EOIR 열화상 야간 투시경 카메라는 작업장 모니터링, 발전소 검사, 고속철도, 도로순찰, 산림방화, 해안방어 등
