특징

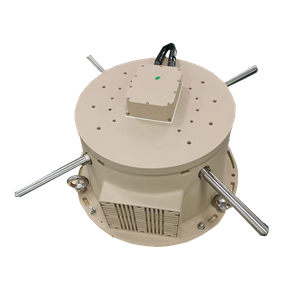

이 높은 정밀 팬 틸트 헤드는 최대 20kg의 하중 용량을 갖춘 중간 크기 유닛으로, 셀프 잠금 장치 및 광범위한 속도 단계를위한 웜 기어가 있습니다. 재설정 정확도는 최대 0.1 °입니다.
헤비 듀티 팬 틸트 헤드에는 많은 고급 제어 기능, 각도 판독 값을 갖는 절대 위치, Pelco 확장 프로토콜, 가변 속도, 사전 설정 및 전동 렌즈 제어 기능이 있습니다.
PAN/TILT 장치는 사용자 정의 및 사용자 정의 와이어 연결을 실제 수요로 연결할 수 있습니다.
● 최대 부하 : 18kg/22kg
● 지원 렌즈는 자체 적응 기능을 사전 설정합니다
● 최대 ± 0.1º의 높은 재설정 정확도
● 다이 캐스트 알루미늄 합금 재료를 채택하십시오
● 전원이 꺼질 때 고정밀, 고강도 기어 구동, 자체 잠금을 채택하십시오.
● 팬 : 0 0 360º 연속, 기울기 : ± 60º, ± 45º, ± 30º -optional
● 보호 클래스 : IP66
● 선택적 기능 : 팬 틸트 위치, 초점 길이, 초점 등의 데이터 반환.
사양
헤비 듀티 팬 틸트 헤드 사양 :
모델 | FS-SP2018 | FS-SP2022 | |
회전 속도 | 팬 : 0.1º ~ 9/s, 기울기 : 0.1º ~ 4º/s | ||
회전 각도 | 팬 : 0º ~ 360º 연속, 기울기 :+20º ~ -60º | ||
사전 설정 수 | 200 | ||
사전 설정 위치 정확도 | ± 0.2º | ||
선택적 기능 | 팬 틸트 위치 데이터, 초점 길이 등 | ||
보조 스위치 | 2 그룹 | ||
렌즈 사전 설정 | 자체 적응 기능으로 지원 | ||
렌즈 제어 속도 | 줌/초점의 속도는 연속적으로 조절할 수 있습니다 | ||
자동 순항 | 8 개의 트랙 (각각 10 개의 사전 설정 포함) | ||
귀환 | 1 ~ 60 분의 범위 내에서 설정할 수 있습니다. | ||
자동 스캔 | 1 경로 | ||
규약 | pelco-d/p | ||
보드 비율 | 2400/4800/9600/19200bps | ||
통신 인터페이스 | RS485, 지원 각도 쿼리 반환 (또는 RS422, 실시간 반환) | ||
입력 전압 | AC24V ± 20%, 50/60Hz; DC28V ± 20% | ||
전력 소비 | ≤40W | ||
작동 온도 | 온도 : -25-~+65 ℃, 습도 : 90% ± 3% RH; -40+~+65 ℃ (응축없이) | ||
저장 온도 | -40+~+70 ℃ | ||
최대로드 | 18 kg | 22kg | |
로드 모드 | 상단 장착/사이드 마운트 | ||
보호 수업 | IP66 | ||
무게 | 10kg | ||
Dimensions | 265mm*180mm*315mm (l*w*h) | ||
